ZP-19D

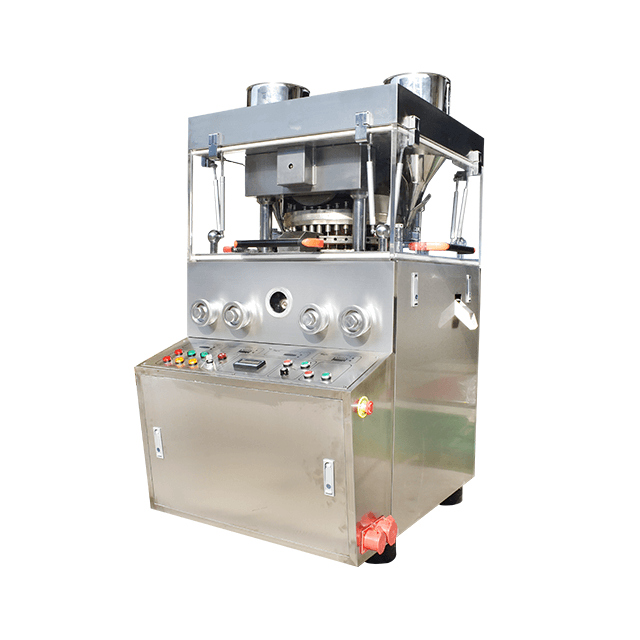

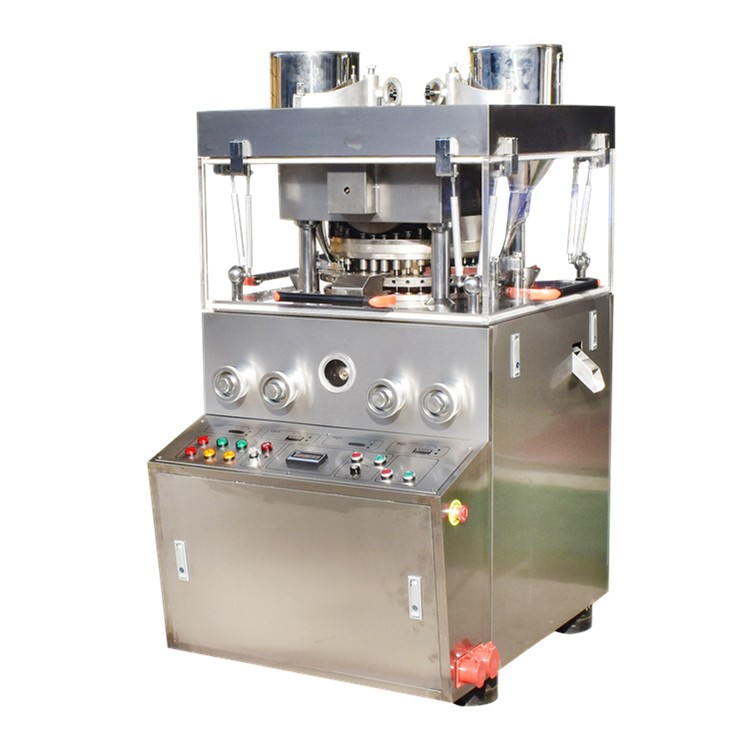

Rotary tablet press
ZP420-19D
Ang makinang ito ay isang dobleng pagpindot na awtomatikong umiikot at tuluy-tuloy na tableting machine, na nagpi-compress ng mga butil-butil na hilaw na materyales sa mga bilog na tablet, lettering at espesyal na hugis, dalawang kulay na tablet.Pangunahing ginagamit ito para sa produksyon ng tablet sa industriya ng parmasyutiko, at angkop din para sa kemikal, pagkain, electronics at iba pang pang-industriya na negosyo.
Pangunahing tampok
1. Ang panlabas na takip ay lahat ng hindi kinakalawang na asero sarado, at ang panloob na mesa ay gawa sa hindi kinakalawang na asero, na maaaring panatilihin ang pagtakpan ng ibabaw at maiwasan ang cross-contamination, at matugunan ang mga kinakailangan ng GMP.
2. Nilagyan ng plexiglass perspective window, makikita ang estado ng tablet, at ganap na mabubuksan ang mga side panel, na madali para sa panloob na paglilinis at pagpapanatili.
3. Ang lahat ng mga kontrol at operating elemento ay mahusay na inilatag.
4. Ang frequency conversion speed regulation device ay ginagamit para sa electrical speed regulation, na madaling patakbuhin, stable sa pag-ikot, ligtas at tumpak.
5. Nilagyan ng overload na proteksyon aparato, maaari itong awtomatikong huminto kapag ang presyon ay overloaded.
6. Ipatupad ang mechatronics, gamit ang mga touch key at screen display.
7. Maging una na subukan ang semi-awtomatikong lubricating device at ang plexiglass dust-proof na device sa tuktok ng turntable.
8. Ang sistema ng paghahatid ay selyadong sa tangke ng langis sa ibaba ng pangunahing makina, na isang independiyenteng bahagi
na ligtas na nakahiwalay, at hindi magkakaroon ng polusyon sa isa't isa, at ang bahagi ng paghahatid ay nababad sa pool ng langis, na madaling mawala ang init at pagsusuot.
9. Nilagyan ng powder suction device, na maaaring sumipsip ng alikabok sa pressing room.
10. Ang mga suot na bahagi tulad ng upper rail, feeder, hopper, transmission worm, powder measurement device, atbp. ay may karaniwang istraktura sa mga produktong ZP33, na nakakatulong sa standardization, generalization at serialization.
Ang pangunahing teknikal na mga parameter
Modelo | ZP420-19D |
Numero ng suntok | 19 |
Max.Presyon （Kn） | 120 |
Max.Pindutin ang diameter(mm) | 40 |
Max.lalim ng pagpuno(mm) | 30 |
Max na kapal ng tablet (mm) | 15 |
Bilis ng turntable（R/M） | 0-20 |
Kapasidad ng produksyon（mga tablet/oras) | Isang kulay 45000dalawang kulay22500 |
kapangyarihan ng motor (kW) | 5.5 |
Mga Dimensyon (mm) | 1250×980×1650 |
Kabuuang timbang（kg） | 1850 |
Pangunahing listahan ng pagsasaayos ng kuryente
Pangalan | Modelo | tagagawa |
motor | 5.5千瓦/6级 | Shanghai Henglie |
Inverter | P/N 132F0028 | Danfoss, Denmark |
contactor | 3TB40-22-0X | Siemens |
relay | MY4N-J24VDC | Omron |
thermal relay | JR36B-20 | Shanghai Huatong |
Fluorescent Lamp Magnetic Ballast | BPL9W220VB2SC | Philips |
Maliit na three-phase circuit breaker | D247-63 | Shanghai Huatong |
Emergency stop switch | AR22V2R-11R | Fuji, Japan |
key switch | AR22JR-3A11A | Fuji, Japan |
ilaw ng tagapagpahiwatig | DR22E3L-E4G | Fuji, Japan |
Limit switch | LX19-001 | Shanghai Huatong |
exhaust fan | FK3321.100 | Shanghai Leipu Electric |
pindutan ng kontrol | LAY7 | Shanghai Huatong |
counter | Halimbawa ng pagtutugma sa makina 40:1×19 | Pabrika ng Shanghai Handwheel Revolution Meter |
sounder | AD16-22SM/R | Shanghai Second Industrial Electric Factory |
Terminal block | TD1530/tanso -10 | Shanghai Xintong |
Listahan ng materyal ng makina
Pangalan | Materyal | Paggamot ng init sa ibabaw tigas |
paikutan | 1QT500-7Cast iron manufacturing（Ang karaniwang configuration） 245#Hard chrome plated bakal (Opsyonal) 3SS304stainless steel plate（Opsyonal） | Hindi |
Center Shaft at Drive Shaft Materials | GB/T3077-1999 Tinukoy na 40CrMedium carbon haluang metal na istrukturang bakal | Hindi |
pangunahing drive worm gear | GB/T1176-1987 Tinukoy na ZQSn10-1Tin bronze | Ang tigas ng surface heat treatment ay HRC45-48 |
Worm worm gear | GB/T3077-1999Tukoy na 40Cr Medium carbon istraktura ng haluang metal | Ang tigas ng surface heat treatment ay HRC45-48 |
Presyon ng gulong | GB/T1222-1984 Tinukoy na GCr15Mataas na carbon chromium bearing steel | Ang init paggamot tigas ng panlabas ibabaw ng pressure roller ay HRC60-62 |
gabay sa riles | usdGB/T1222-1984 Tinukoy na GCr15Mataas na carbon chromium bearing steel | Ang paggamot sa init sa ibabaw ang tigas ng bakal na gabay na riles sa pakikipag-ugnay sa suntok ay: HRC58-62 |
tagapagpakain | Tin bronze ZQSn6-6-3, Chrome plating | Hindi |
Mesa sa gitna plato | hindi mas mababa sa GB9439-1998 Tinukoy na HT200cast bakal | Hindi |
pangunahing materyal | hindi mas mababa sa GB9439-1998 Tinukoy na HT200 Cast paggawa ng bakal | Hindi |
tipaklong | Hindi kinakalawang na asero (OCr18Ni9) | Hindi |
panel enclosure | Hindi kinakalawang na asero (OCr18Ni9) | Hindi |
Upper pressure roller frame cover | Hindi kinakalawang na asero (OCr18Ni9) | Hindi |
