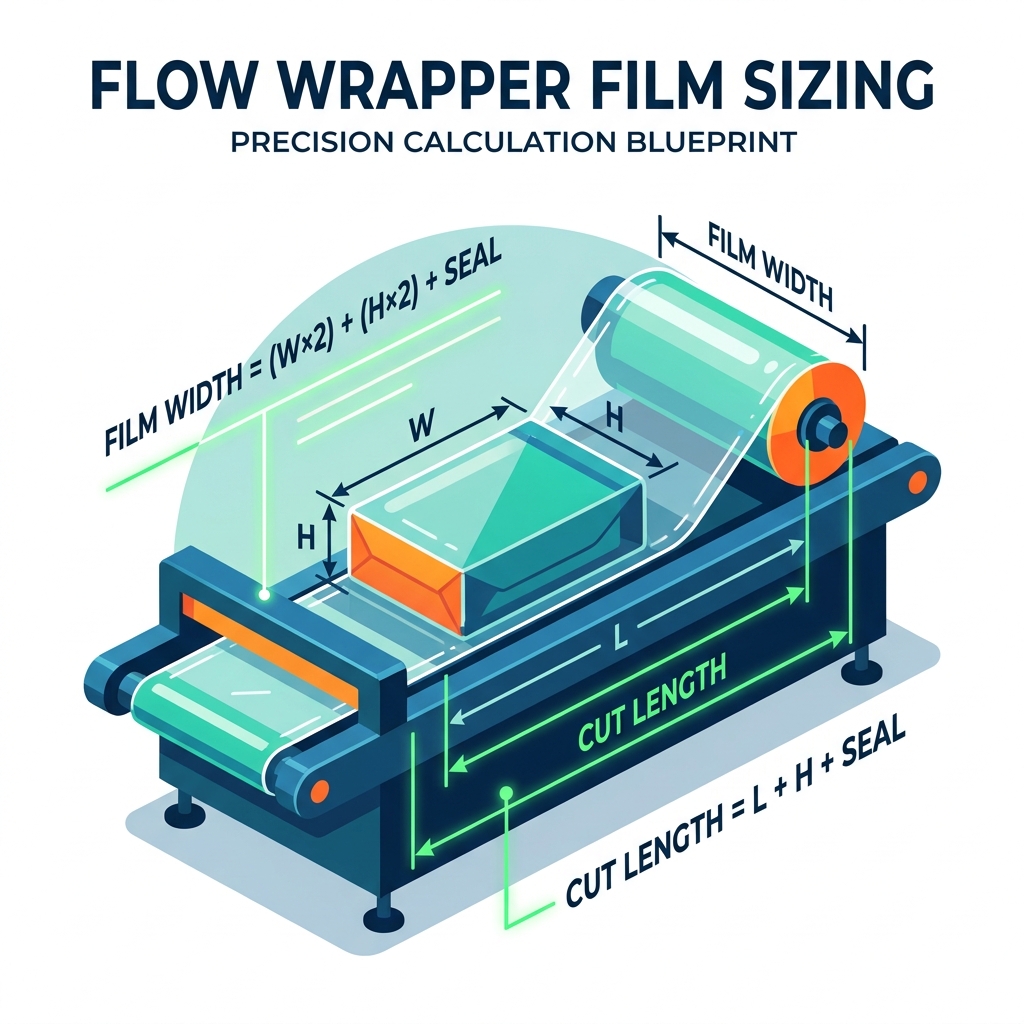

Paano Tukuyin ang Lapad ng Pelikula at Haba ng Gupit para sa isang Pahalang na Pambalot ng Daloy

Ang maling sukat ng pelikula sa mga kagamitan sa pag-iimpake ay direktang nagpapalaki sa iyong mga gastos sa pagpapatakbo. Mabilis na nakatambak ang mga materyal na basura sa panahon ng mataas na bilis ng produksyon. Ang mga mataas na rate ng scrap at nakompromiso ang integridad ng seal ay sumisira sa iyong pangmatagalang kakayahang kumita. Bago suriin ang mga partikular na kakayahan ng vendor o humiling ng mga quote, dapat kumilos ang mga procurement at engineering team. Kailangan mong i-lock ang iyong tumpak na sukatan ng sobre ng produkto nang maaga sa proseso. Ang paghula sa mga kritikal na dimensyon na ito ay kadalasang humahantong sa nakapipinsalang mga hindi pagkakatugma ng kagamitan.

Ang artikulong ito ay nagsisilbing isang komprehensibong teknikal na blueprint para sa pagkalkula ng mga eksaktong sukat ng pelikula. Susuriin namin kung paano masisiguro ang tumpak na detalye ng kagamitan mula pa sa simula. Matututuhan mo ang mga napatunayang pamamaraan upang mabawasan ang hindi kinakailangang downtime ng makina. Panghuli, ipapakita namin sa iyo kung paano panatilihin ang compliance-grade sealing sa iyong buong operasyon. Sa pamamagitan ng pagsunod sa mga hakbang na ito, pinoprotektahan mo ang iyong mga margin at ino-optimize mo ang iyong mga daloy ng trabaho sa packaging.

Mga Pangunahing Takeaway

• Formula ng Lapad ng Web: Kabuuang Lapad ng Pelikula = (Lapad ng Produkto × 2) + (Taas ng Produkto × 2) + Fin Seal Allowance + Machine Clearance.

• Formula ng Haba ng Paggupit: Kabuuang Haba ng Pagputol = Haba ng Produkto + Taas ng Produkto + Lapad ng End Seal + Clearance ng Machine.

• Epekto sa Pagpapatakbo: Ang sobrang laki ng pelikula ay nagpapataas ng mga gastusin sa maubos taun-taon; nagdudulot ng mga jam ng produkto at mahinang seal ang pag-undersize.

• Pagpili ng Makina: Ang mga partikular na haba ng hiwa at lapad ng pelikula ay nagdidikta kung kinakailangan ang isang rotary jaw o box-motion sealing mechanism.

1. Ang Business Case para sa Katumpakan sa Mga Awtomatikong Flow Wrapping Lines

Ang mga gastusin sa pagpapatakbo ay hindi makontrol kapag nagkamali ka ng pagkalkula ng mga sukat ng pelikula. Ang isang maliit na overcalculation ay tila hindi nakakapinsala sa unang tingin. Ang pagdaragdag lamang ng 10mm ng hindi kinakailangang lapad ng pelikula ay maaaring maging isang ligtas na buffer. Gayunpaman, ang maliit na error na ito ay sumasama sa napakalaking pagkawala sa pananalapi. Mahigit sa isang milyong cycle, ang 10mm error na iyon ay katumbas ng 10,000 metro ng nasayang na materyal. Nagbabayad ka para sa libu-libong metro ng pelikulang hindi mo talaga kailangan. Ang pagsasama ng katumpakan sa iyong mga awtomatikong flow wrapping lines ay humihinto sa pang-araw-araw na pagdurugo ng mga mapagkukunan.

Ang integridad ng selyo ay nagpapakita ng isa pang pangunahing panganib sa pananalapi at regulasyon. Ang hindi sapat na sukat ng pelikula ay lumilikha ng matinding tensyon sa paligid ng produkto. Ang pag-igting na ito ay umaabot sa substrate at nagpapahina sa istraktura ng selyo. Ang mahinang mga seal ay direktang humahantong sa mga pagtagas ng channel at mahinang proteksyon sa hadlang. Sa mga application ng pagkain at parmasyutiko, ang mga nabigong pagsusuri sa pagtagas ay nag-uudyok sa mga mandatoryong pag-recall ng produkto. Ang mga regulator ay humihiling ng compliance-grade sealing upang maiwasan ang kontaminasyon. Hindi mo makakamit ang pamantayang ito kung ang mga sukat ng iyong pelikula ay masyadong mahigpit sa sobre ng produkto.

Ang pagiging tugma ng kagamitan ay ganap na umaasa sa tumpak na sukatan ng sukat. Nagtatampok ang bawat packaging machine ng mahigpit na pisikal na limitasyon. Mayroon silang tinukoy na maximum at minimum na lapad ng web ng pelikula. Gumagana rin ang mga ito sa loob ng mga partikular na parameter ng haba ng cutoff. Ang paghula sa mga sukat na ito ay humahantong sa iyo na bumili ng hindi tugmang kagamitan. Maaari kang bumili ng makinang hindi kayang balutin ang iyong pinakamalaking sku ng produkto. Sa kabaligtaran, maaari kang mamuhunan sa malalaking kagamitan na nahihirapang patakbuhin ang iyong pinakamaliit na mga item nang mahusay. Pinipigilan ng katumpakan ang mga mamahaling kalamidad na ito sa pagkuha.

Mga Karaniwang Pagkakamali sa Sukat

• Umaasa sa mga pagtatantya ng supplier sa halip na mga sukat ng pisikal na produkto.

• Binabalewala ang natural na pagkakaiba-iba sa mga inihurnong o hindi regular na produkto.

• Nabigong isaalang-alang ang pisikal na lapad ng mga sealing jaws.

• Tinatanaw ang clearance na kinakailangan para sa paggalaw ng produkto sa pamamagitan ng bumubuo ng tubo.

2. Ang Balangkas ng Pagkalkula: Pagtukoy sa Lapad ng Web ng Pelikula

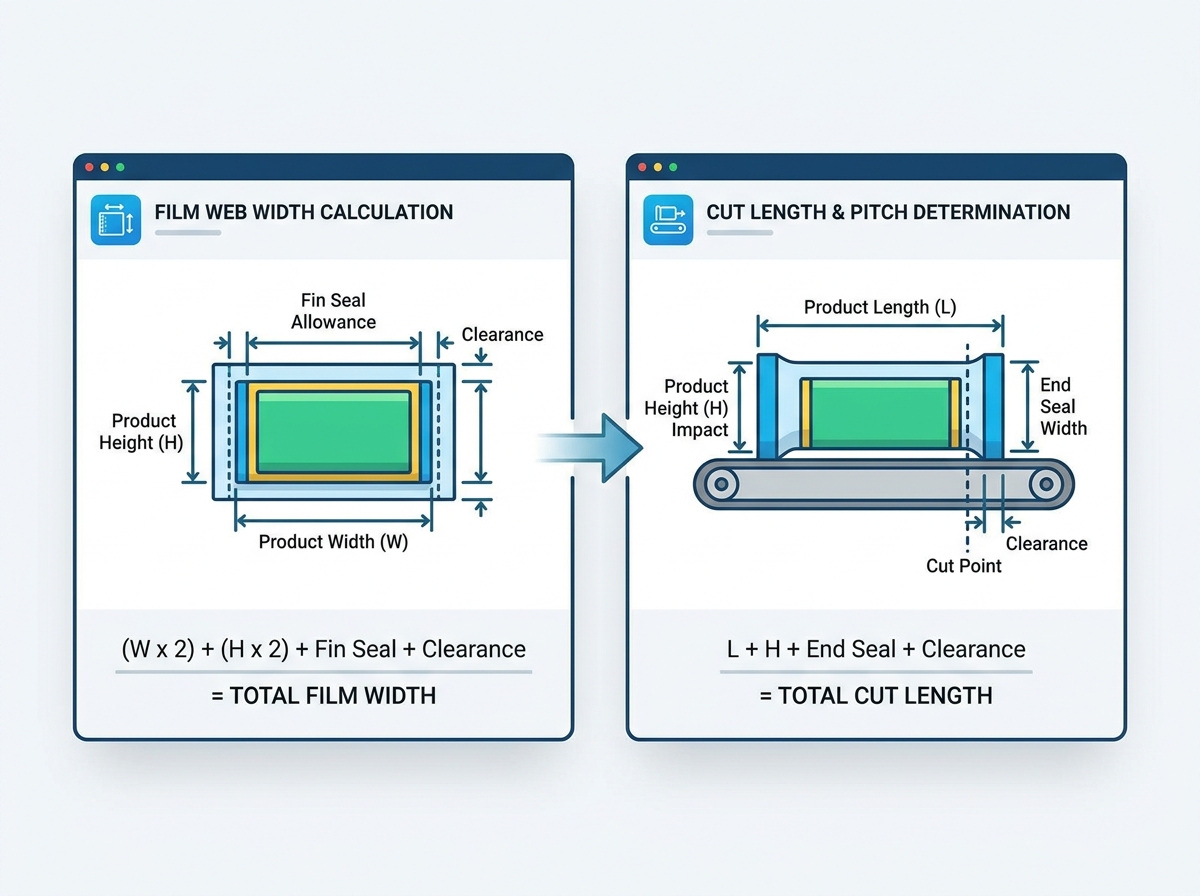

Ang pagkalkula ng iyong kinakailangang lapad ng web ng pelikula ay nangangailangan ng mahigpit na diskarte sa matematika. Hindi mo matantya ang sukatang ito. Kami ay umaasa sa isang industriya-standard na formula upang matukoy ang eksaktong materyal na kinakailangan. Ang core equation ay: Lapad ng Pelikula = (Lapad ng Produkto × 2) + (Taas ng Produkto × 2) + Lapad ng Fin Seal + Clearance. Isinasaalang-alang ng formula na ito ang buong circumference ng iyong produkto, kasama ang materyal na kailangan upang pagsamahin ang mga gilid.

Ang fin seal, madalas na tinatawag na back seal, ay nangangailangan ng mga partikular na materyal na alokasyon. Ang mga karaniwang fin seal ay kumokonsumo ng humigit-kumulang 25mm hanggang 30mm ng pelikula. Gayunpaman, nagbabago ang variable na ito batay sa iyong configuration ng sealing wheel. Ang mga aplikasyon ng malamig na selyo ay ganap na umaasa sa presyon at mga espesyal na pandikit. Ang mga heat seal system ay nangangailangan ng thermal energy at sapat na dwell time. Kung minsan, ang mga configuration ng heat seal ay humihingi ng bahagyang mas malawak na fin seal allowance upang maiwasan ang pagkapaso ng pelikula malapit sa produkto. Palaging i-verify ang iyong partikular na disenyo ng sealing wheel bago i-finalize ang variable ng fin seal.

Pinipigilan ng mga clearance margin ang mga sakuna na jam sa loob ng bumubuo na kahon. Dapat kang magdagdag ng 10mm hanggang 20mm na clearance buffer sa iyong kabuuang kalkulasyon. Binabawasan ng buffer na ito ang alitan ng produkto sa loob ng bumubuo ng tubo. Kung wala ito, humihila ang mga produkto laban sa pelikula at pinipigilan ang makina. Ang mga hindi regular na produkto ay nangangailangan ng mas mataas na tolerance. Ang isang chocolate chip cookie, halimbawa, ay may iba"t ibang taas at hindi pantay na mga gilid. Dapat mong sukatin ang ganap na pinakamalawak na punto ng iyong pinaka-irregular na item at dagdagan ang clearance buffer nang naaayon.

Mga Hakbang para sa Pagsukat ng Mga Dimensyon ng Produkto

1. Pumili ng sampung random na sample ng iyong partikular na produkto mula sa linya ng produksyon.

2. Gumamit ng precision digital calipers upang sukatin ang pinakamalawak na punto sa bawat sample.

3. Sukatin ang pinakamataas na punto sa bawat sample, na binibigyang pansin ang mga korona o mga taluktok.

4. Itala ang pinakamalaking halaga ng lapad at taas na natagpuan sa sampung sample.

5. Ilapat ang mga maximum na halagang ito sa formula ng lapad ng core ng pelikula.

3. Pagtukoy ng Cut Length at Pitch Configuration

Ang haba ng hiwa ay nagdidikta kung gaano karaming pelikula ang iyong kukunin para sa bawat indibidwal na pakete. Katulad ng lapad ng web, gumagamit kami ng mahigpit na formula dito. Ang core equation ay: Cut Length = Product Length + Product Height + End Seal Width + Clearance. Tinitiyak ng formula na ito na nakakakuha ang packaging machine ng sapat na pelikula upang ilakip ang produkto at lumikha ng mga secure na end seal sa magkabilang panig.

Ang pag-unawa sa mga end seal ay mahalaga para sa tumpak na pagkalkula ng haba ng hiwa. Dapat mong i-factor ang lapad ng crimper sa iyong equation. Ang sealing jaw ay karaniwang nangangailangan ng 15mm hanggang 30mm bawat gilid upang makalikha ng hermetic seal. Dahil ang bawat pakete ay may front seal at back seal, dapat mong doblehin ang crimper allowance na ito sa iyong kabuuang pagkalkula ng haba ng cut. Ang hindi pagsagot sa magkabilang panig ay nagreresulta sa pagdurog ng mga panga sa pisikal na produkto.

Direktang nakakaapekto ang taas ng produkto sa iyong kabuuang haba ng hiwa. Maraming mga operator ang nakakalimutan ang mahalagang variable na ito. Ang pelikula ay dapat maglakbay pababa mula sa tuktok ng iyong produkto hanggang sa gitnang punto ng sealing jaw. Pinipilit ng mas matataas na produkto ang pelikula na maglakbay ng mas mahabang patayong distansya. Kung balewalain mo ang taas ng produkto, masyadong maiikli ng makina ang pelikula. Iniuunat nito nang mahigpit ang packaging sa mga dulo ng produkto, na nagiging sanhi ng pagbukas ng mga seal habang nagbibiyahe.

Ang pagpaparehistro ng pag-print ay nagpapakilala ng mga mahigpit na cutoff pitch sa operasyon. Ang hindi naka-print na pelikula ay nagbibigay-daan para sa mga bahagyang pagkakaiba-iba sa haba ng hiwa. Ang naka-print na pelikula ay nangangailangan ng ganap na katumpakan. Gumagamit ang packaging ng mga eye-mark (maliit na naka-print na mga parihaba) upang ma-trigger ang mekanismo ng pagputol. Ang distansya sa pagitan ng mga eye-mark na ito ay ang pitch. Ang iyong nakalkulang haba ng hiwa ay dapat na eksaktong tumugma sa pitch na ito. Kung ang haba ng iyong cut ay lumihis mula sa eye-mark tolerance, ang mga graphics ay aalis sa gitna. Dapat mong i-synchronize ang bilis ng feed ng pelikula sa sealing jaw rotation para mapanatili ang perpektong pagpaparehistro.

4. Mga Advanced na Variable ng Sizing: Paglipat sa Mga Pangunahing Kaalaman sa Pillow Packing Machine

Ang mga karaniwang flat package ay sumusunod sa mga tuwirang panuntunan. Gayunpaman, hinihiling sa iyo ng mga kumplikadong format ng packaging na lumampas sa mga pangunahing kaalaman sa pillow packing machine . Ang mga gusseted bag ay nagpapakita ng isang agarang hamon sa matematika. Ang pagdaragdag ng mga gusset sa gilid ay ilalagay ang pelikula sa loob, na lumilikha ng isang block-bottom na hitsura. Ang prosesong ito ay ganap na nagbabago sa iyong mga baseline na formula. Dapat mong palawakin ang paunang film web upang ma-accommodate ang sobrang nakatiklop na materyal. Higit pa rito, ang mga gusseted na pakete ay nangangailangan ng isang ganap na naiibang arkitekturang bumubuo ng kahon na nilagyan ng mga mechanical tucker.

Malaki ang epekto ng film gauge at substrate na materyales sa pisikal na sukat. Ang mga makapal na laminate ay hindi kumikilos tulad ng manipis na mono-material. Ang uri ng materyal ay nakakaapekto sa kung gaano kalaki ang pag-uunat ng pelikula sa ilalim ng mekanikal na pag-igting. Ang Biaxially Oriented Polypropylene (BOPP) ay umaabot nang iba kaysa sa mga kumplikadong foil laminate. Kung gagamit ka ng napakababanat na pelikula, maaaring kailanganin mong bahagyang bawasan ang haba ng iyong cutoff upang maiwasan ang maluwag na packaging. Ang mga mas makapal na pelikula (sinusukat sa mil o micron) ay nangangailangan ng mas malawak na fin seal allowance dahil ang materyal ay lumalaban sa mahigpit na pagtitiklop sa loob ng bumubuo ng tubo.

Ang mga multi-pack at matibay na tray ay nangangailangan ng mas mahigpit na clearance. Ang pagbabalot ng isang solong, malambot na bakery item ay nagbibigay-daan para sa mga mapagbigay na buffer zone. Ang pagbabalot ng tatlong bagay sa loob ng isang matibay na plastic tray ay ganap na nagbabago sa dynamic. Kung masyadong maluwag ang iyong film web, ang tray ay lilipat nang husto habang nagbibiyahe. Dapat mong kalkulahin ang mas mahigpit na clearance upang mai-lock ang tray sa lugar. Gayunpaman, dapat mong maingat na balansehin ang pag-igting na ito upang matiyak na ang mga matibay na sulok ng tray ay hindi mabutas ang web ng pelikula.

Mga Pangunahing Pagsasaalang-alang sa Materyal

• BOPP (Polypropylene): Karaniwang rate ng kahabaan; nangangailangan ng katamtamang kontrol ng tensyon.

• Foil Laminates: Lubos na matibay; ay nangangailangan ng mas malalaking forming box upang maiwasan ang paglukot.

• Mono-materials: Sustainable ngunit sensitibo sa init; nangangailangan ng tumpak na pagsubaybay sa oras ng tirahan.

5. Pagsusuri ng mga Flow Wrapping Machine Batay sa Data ng Pagsukat

Ang iyong mga nakalkulang sukat ay nagdidikta ng eksaktong makinarya na kailangan mong bilhin. Ginagamit mo ang mga numerong ito upang suriin ang mga flow wrapping machine at i-shortlist ang mga naaangkop na vendor. Ang pagbuo ng mga pagsasaayos ng kahon ay kumakatawan sa unang pangunahing desisyon. Dapat kang pumili sa pagitan ng mga fixed forming box at adjustable forming box. Ang mga nakapirming bumubuo ng mga kahon ay nababagay sa mataas na dami, solong produkto na tumatakbo. Nag-aalok sila ng superior consistency at bihirang jam. Ang mga adjustable forming box ay nagbibigay ng flexibility. Kinakailangan ang mga ito para sa mga contract packager na nagpapatakbo ng iba't ibang lapad ng pelikula sa parehong linya. Gayunpaman, ang mga adjustable na kahon ay nangangailangan ng mga napakahusay na operator upang ibagay ang mga ito nang tama.

Ang arkitektura ng sealing jaw ay lubos na nakadepende sa haba ng iyong hiwa at taas ng produkto. Ang mga rotary jaws ay umiikot sa isang tuluy-tuloy na bilog. Ang mga ito ay perpekto para sa karaniwang haba ng hiwa at napakataas na bilis. Gumagalaw ang mga box-motion jaws sa isang hugis-parihaba na landas. Sinusundan nila ang produkto sa isang maikling sandali bago ilabas. Ang mga box-motion jaws ay talagang kinakailangan para sa napakataas na mga produkto. Kinakailangan din ang mga ito para sa mga item na nangangailangan ng pinahabang oras ng tirahan ng seal, tulad ng mga produktong namumula sa gas na nangangailangan ng mahigpit na mga hermetic seal.

Tinitiyak ng validation ng vendor na matutugunan ng OEM ang iyong mga detalye. Dapat kang humingi ng patunay bago pumirma sa isang purchase order. Humiling ng detalyadong tsart ng sukat ng pelikula para sa partikular na modelo ng makina. Pilitin ang vendor na magsagawa ng Factory Acceptance Testing (FAT) gamit ang iyong aktwal na mga sample ng pisikal na produkto, hindi mga generic na kahoy na bloke. Kumuha ng nakasulat na garantiya na sumasaklaw sa maximum at minimum na mga limitasyon sa web.

Tsart ng Buod ng Pagsusukat ng Machine

Paghahambing ng Pagbubuo ng Kahon at Pagtatatak ng Panga

Matrix ng Checklist ng Pagsusuri ng Vendor

Mga Kinakailangang Hakbang sa Pagpapatunay Sa Panahon ng Pagkuha

Konklusyon

Ang lapad ng pelikula at haba ng hiwa ay kumakatawan sa higit pa sa maliliit na detalye ng pagpapatakbo. Sila ang mga pangunahing sukatan na nagdidikta sa pagiging angkop ng makina, namamahala sa bilis ng produksyon, at tumutukoy sa iyong pangmatagalang return on investment. Kung laktawan mo ang mathematical groundwork, mag-aanyaya ka ng madalas na mga jam, mamahaling materyal na basura, at mahihinang seal sa iyong pasilidad. Pinoprotektahan ng mga kalkulasyon ng katumpakan ang iyong produkto at ang iyong mga margin ng kita.

Ang iyong mga susunod na hakbang ay nagdidikta sa tagumpay ng iyong proseso ng pagkuha. Una, idokumento ang iyong buong matrix ng produkto. Sukatin ang ganap na minimum at maximum na laki para sa bawat item na balak mong i-package. Susunod, patakbuhin ang mga dimensyong ito sa pamamagitan ng mga pangunahing formula upang maitatag ang iyong mga kinakailangang sobre ng pelikula. Panghuli, direktang kumunsulta sa isang kwalipikadong packaging engineer upang patunayan ang iyong mga kalkulasyon. Kumpletuhin ang mga pagkilos na ito bago tapusin ang anumang kahilingan sa kagamitan para sa panukala (RFP).

FAQ

T: Ano ang mangyayari kung ang aking web ng pelikula ay masyadong malawak para sa aking kasalukuyang nabubuong kahon?

A: Ang labis na pelikula ay nagiging sanhi ng materyal na tupi sa sarili nito sa loob ng bumubuo ng tubo. Ang natitiklop na ito ay ganap na hindi nakaayon sa mga seal sa likod. Ang sobrang materyal ay lumilikha ng napakalaking alitan, na humahantong sa matinding mga jam sa paghila ng mga gulong at sealing jaws. Makakaranas ka ng agarang pag-aaksaya ng materyal at madalas na paghinto ng makina.

Q: Binabago ba ng pagpaparehistro ng pag-print ang aking pagkalkula ng haba ng hiwa?

A: Oo. Ang iyong nakalkulang haba ng hiwa ay dapat tumugma sa eksaktong distansya sa pagitan ng mga naka-print na eye-mark, na kilala bilang ang pitch. Ang naka-print na pelikula ay nangangailangan ng tumpak na pag-synchronize sa pagitan ng mga film feed roller at ang sealing jaws. Kung ang haba ng hiwa ay lumihis mula sa pitch na ito, ang iyong mga graphics ay aalisin sa gitna ng package.

T: Maaari ba akong magpatakbo ng maraming laki ng produkto sa isang lapad ng pelikula?

A: Maaari mo, ngunit ito ay nagsasangkot ng makabuluhang pagpapatakbo ng trade-off. Ang paggamit ng isang lapad ng pelikulang "one-size-fits-all" para sa iba"t ibang produkto ay lumilikha ng mga aesthetic drawbacks. Ang mga maliliit na produkto ay magkakaroon ng maluwag, kulubot na packaging. Higit sa lahat, nag-aaksaya ka ng pera sa pamamagitan ng pagbabalot ng maliliit na produkto sa hindi kinakailangang malawak, mamahaling materyal ng pelikula.
